氬弧焊焊接操作方法如下：
一、焊前準(zhǔn)備
1、閱讀焊接工藝卡，了解施焊工件的材質(zhì)、所需要的設(shè)備、工具和相關(guān)工藝參數(shù)。
2、檢查焊機(jī)、供氣系統(tǒng)、供水系統(tǒng)、接地是否完好。
3、檢查工件是否合格。
二、送絲
外填絲可以用于打底和填充，是用較大的電流，其焊絲頭在坡口正面，左手捏焊絲，不斷送進(jìn)熔池進(jìn)行焊接，其坡口間隙要求較小或沒(méi)有間隙。
其優(yōu)點(diǎn)因?yàn)殡娏鞔?、和間隙小，所以生產(chǎn)效率高，操作技能容易掌握。其缺點(diǎn)是用于打底的話因?yàn)椴僮髡呖床坏解g邊熔化和反面余高情況，所以容易產(chǎn)生未熔合和得不到理想的反面成形。
三、運(yùn)焊把
搖把是把焊嘴咀稍用力壓在焊縫上面，手臂大幅度搖動(dòng)進(jìn)行焊接。其優(yōu)點(diǎn)因?yàn)楹缸靿涸诤缚p上，焊把在運(yùn)行過(guò)程非常穩(wěn)定，所以焊縫保護(hù)好，質(zhì)量好，外觀成形非常漂亮，產(chǎn)品合格率高，特別是焊仰焊非常方便，焊接不銹鋼時(shí)可以得到非常漂亮的外觀的顏色。其缺點(diǎn)是學(xué)起來(lái)很難，因手臂搖動(dòng)幅度大，所以無(wú)法在有障礙處施焊。
拖把是焊嘴輕輕靠或不靠在焊縫上面，右手小指或無(wú)名指也是靠或不靠在工件上，手臂擺動(dòng)小，拖著焊把進(jìn)行焊接。其優(yōu)點(diǎn)是容易學(xué)會(huì)，適應(yīng)性好，其缺點(diǎn)是成形和質(zhì)量沒(méi)搖把好，特別是仰焊沒(méi)搖把方便施焊，焊不銹鋼時(shí)很難得到理想的顏色和成形。
四、引弧
引弧一般采用引弧器（高頻振蕩器或高頻脈沖發(fā)生器），鎢極與焊件不接觸引燃電弧，沒(méi)有引弧器時(shí)采用接觸引?。ǘ嘤糜诠さ匕惭b，特別高空安裝），可用紫銅或石墨放在焊件坡口上引弧，但此法比較麻煩，使用較少，一般用焊絲輕輕一劃，使焊件和鎢極直接短路又快速斷開(kāi)而引燃電弧。
五、焊接

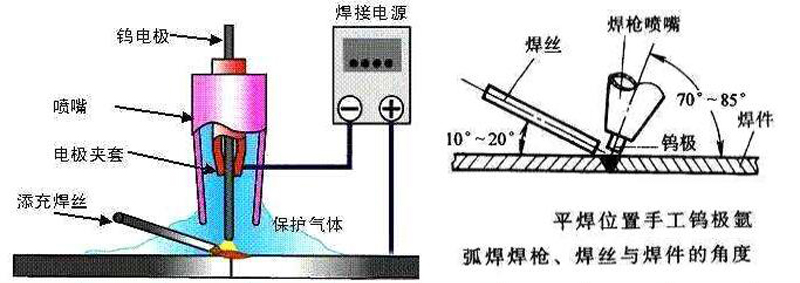

電弧引燃后要在焊件開(kāi)始的地方預(yù)熱3—5秒，形成熔池后開(kāi)始送絲。焊接時(shí)，焊絲焊槍角度要合適，焊絲送入要均勻。焊槍向前移動(dòng)要平穩(wěn)、左右擺動(dòng)是二邊稍慢，中間稍快。
要密切注意熔池的變化，池熔池變大、焊縫變寬或出現(xiàn)下凹時(shí)，要加快焊速或重新調(diào)小焊接電流。當(dāng)熔池熔合不好和送絲有送不動(dòng)的感覺(jué)時(shí)，要降低焊接速度或加大焊接電流，如果是打底焊目光的注意力應(yīng)集中在坡口的二側(cè)鈍邊處，眼角的余光在縫的反面，注意其余高的變化。
六、收弧
如果直接收弧很容易產(chǎn)生縮孔，如果是有引弧器的焊槍要斷續(xù)收弧或調(diào)到適當(dāng)?shù)氖栈‰娏髀栈。缡菦](méi)有引弧器焊機(jī)則緩將電弧引到坡口的一邊，不要產(chǎn)生收縮孔，如產(chǎn)生收縮孔要打磨干凈后方可施焊。
收弧如果是在接頭處時(shí)，應(yīng)先將待接頭處打磨成斜口，待接頭處充分熔化后再向前焊10—20mm再緩慢收弧，不可產(chǎn)生縮孔。在生產(chǎn)中經(jīng)?？匆?jiàn)接頭不打磨成斜口，直接加長(zhǎng)接頭處焊接時(shí)間進(jìn)行接頭，這是很不好的習(xí)慣，這樣接頭處容易產(chǎn)生內(nèi)凹、接頭未熔合和反面脫節(jié)影響成形美觀，如是高合金材料還很容易產(chǎn)生裂紋。
焊后檢查外觀合格，人走要關(guān)閉電源和氣。
※氬弧焊之所以能廣泛的應(yīng)用，主要是因?yàn)橛腥缦聝?yōu)點(diǎn)：
1、氬氣保護(hù)可隔絕空氣中氧氣、氮?dú)?、氫氣等?duì)電弧和熔池產(chǎn)生的不良影響，減少合金元素的燒損，以得到致密、無(wú)飛濺、質(zhì)量高的焊接接頭；
2、氬弧焊的電弧燃燒穩(wěn)定，熱量集中，弧柱溫度高，焊接生產(chǎn)效率高，熱影響區(qū)窄，所焊的焊件應(yīng)力、變形、裂紋傾向?。?
3、氬弧焊為明弧施焊，操作、觀察方便；
4、電極損耗小，弧長(zhǎng)容易保持，焊接時(shí)無(wú)熔劑、涂藥層，所以容易實(shí)現(xiàn)機(jī)械化和自動(dòng)化；
5、氬弧焊幾乎能焊接所有金屬，特別是一些難熔金屬、易氧化金屬，如鎂、鈦、鉬、鋯、鋁等及其合金；
6、不受焊件位置限制，可進(jìn)行全位置焊接。
氬弧焊調(diào)電流要根據(jù)焊件的厚度調(diào)整，焊件厚度越大，電流越大。通常使用時(shí)先采用小電流試焊，覺(jué)得電流小再進(jìn)行電流調(diào)節(jié)，焊接時(shí)盡量用小電流，可以減小焊接變形。
